Pcb  یک جسم سه بعدی است شما معمولا بیشتر زمان خود را در دو بعد x و yسپری می کنید در لایه top وbottom قطعه چینی ((placementمی کنید و در همه لایه ها بصورت دو بعدی track ها را erout می کنید . خوب ضخامت بورد چه می شوند سازنده باید چه فاصله ای بین هر لایه دهد ؟ از چه متریالی استفاده کند؟ضخامت مس لایه ها چقدر باشد ؟

همه این سوالات را یک اکسل به نام stackup پاسخ می دهد.

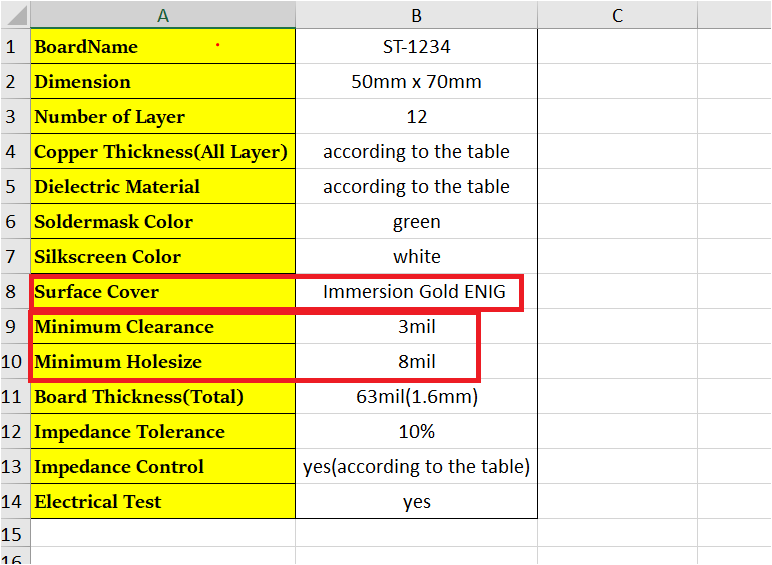

در صفحه اصلی تمپلیت stackup را گذاشته ایم و شما می توانید آن را دانلود کنید .(طبق آن به طراحی یک stackup می پردازیم.)

 در قسمت اول اطلاعات کلی در ارتباط stackup را می نویسیم . که مهم می دانم سه مورد را در این مرحله توضیح دهم.

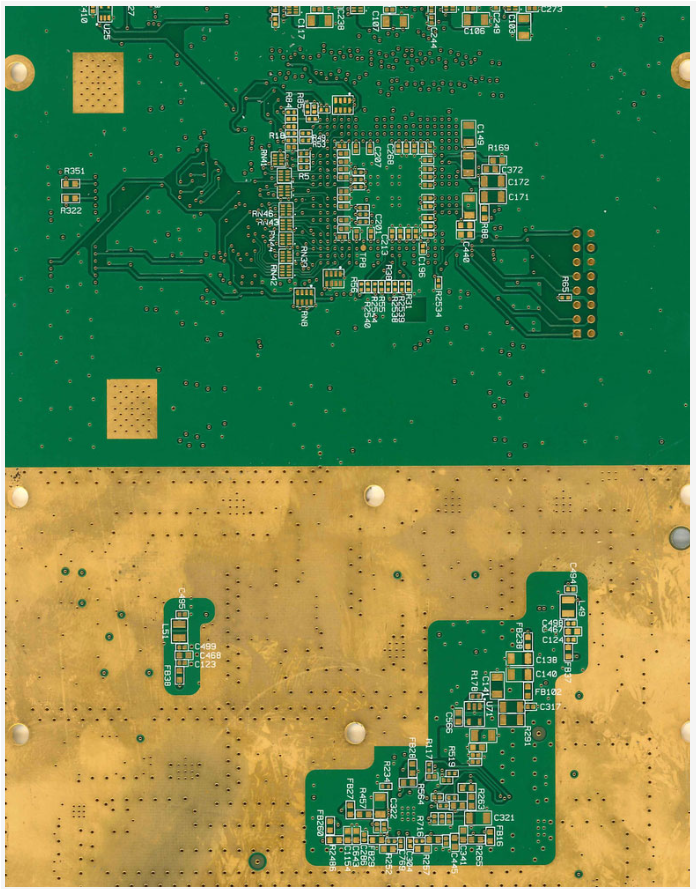

در ابتدا اطلاعات کلی بورد مانند نام بورد ، ابعاد ، تعداد لایه ها و... را می نویسید اما لازم می دانم در مورد surface cover یا پوشش سطحی) surface finishes) توضیح بدم . شما ممکن است تا به حال بورد هایی را سفارش داده باشید که قسمت فلزی با قابلیت مونتاژ آن نقره ای بوده باشد و شاید بورد هایی دیده باشید که طلایی باشد . حال تفاوت چیست و هر کدام چه نام دارند؟

پوشش سطحی از آسیب هایی که بورد ممکن است هنگام مونتاژ و یا دمونتاژ ببیند مراقبت می کند و بورد را از عوامل محیطی حفظ می کند.

این پوشش یک برشی بین مس و پایه قطعه است که بوسیله قلع قرار است به بورد متصل شود . این پوشش محل مونتاژ را از اکسید شدن حفظ می کند .

در ادامه به توضیح چند مدل از پوشش ها می پردازیم :

HASL

معروف ترین روش برای صنایع مختلف می باشد و پوششی از قلع و سرب است که بورد را درون حوضچه ای از قلع و سرب فرو میبرند و قسمت های اضافه را با دستگاهی به نام hot air knives جدا می کنند . که درصد آلیاژ معروف Sn63/Pb37 می باشد. دمای کاری آن 183 سانتی گراد می باشد .

Lead free HASL

در این روش مانند روش قیل است فقط بجای سرب از قلع با آلیاژ های sn100 ، Sn0.7Cu0.05، Sn96.5Ag3Cu0.5، Sn57Bi43می باشد. دمای کاری آن بیش از 217 درجه سانتی گراد می باشد.

Electroless Nickel Immersion Gold (ENIG)

ENIG یک پوشش فلزی دو لایه از 2-8 میکرون طلا بر روی 120-240 میکرون نیکل است. نیکل سطحی است که اجزا در واقع به آن لحیم می شوند. طلا از نیکل محافظت می کند. ENIG در حال حاضر به دلیل رشد و اجرای مقررات RoHs، مسلماً بیشترین استفاده را در صنعت PCB دارد.

خوب مانند همه مقاله ها که نتیجه‌گیری نمی کنند و می گویند که خودت متناسب نیازتان انتخاب کنید ما اینکار را نمی کنیم .

نکته 1: اگر بورد شما کنترلی است یعنی چندتا سنسور و میکرو دارد از HASL استفاده کنید

نکته 2: اگر بورد پردازشی است یا RF است (فرکانس بالا) و کنترل امپدانس و SI اهمیت دارد Immersion Gold استفاده کنید
